Maza
de madera. Museo Egipcio de El Cairo.
|
La
orientación y alineación de los lados de las pirámides, era el paso
siguiente tras la nivelación y preparación del terreno en el que se
pretendía construir.
La
precisión en la orientación de algunas pirámides hacia los puntos
cardinales, han derivado en diversas hipótesis. Omitiendo las más
fantasiosas, vamos a tratar aquí un sistema, que debía ser
rudimentario por las herramientas de que disponían los egipcios de la era
de las pirámides, pero que permitía una alta y quizá sorprendente
precisión en las medidas.
Si
colocamos un poste nivelado con plomada, marcamos las sombras producidas
por el mismo al amanecer y al anochecer, después trazamos la mediatriz
con la ayuda de una cuerda, obtenemos una línea orientada en dirección
Norte-Sur.
|
|

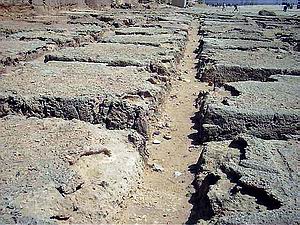

Posible
sistema de nivelación del terreno junto a la pirámide de Jafra (Kefrén).
Los canales realizados serían llenados de agua para conseguir la
nivelación de la zona, cortando las partes de rocas que no quedaran a
nivel.
|

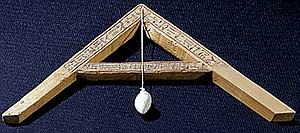

Escuadra
con plomada. Museo Egipcio de El Cairo.
|
|
La
sombra más corta que produce el poste a lo largo de un día, está
siempre orientada al Norte geográfico de la Tierra. Con ella podemos
comprobar que el trazado de la mediatriz se ha realizado correctamente,
ya que deben coincidir sombra y línea calculada. De estar perfectamente
orientada, instantes antes de coincidir, la sombra debe ser algo más
larga y lo mismo para instantes después.
En
el punto encontrado podemos poner otro poste y repetir la operación
sucesivamente hasta tener la longitud deseada y perfectamente alineada
hacia el Norte.
El
resto de direcciones se pueden calcular, por ejemplo, con una escuadra
que indique la línea perpendicular a la orientada dirección Norte-Sur.
|
Simulación
por ordenador del sistema de alineación y orientación propuesto. Los
postes pueden unirse con cuerdas para tener una línea a seguir a la hora de
preparar el lado de la base de una pirámide.
|
|

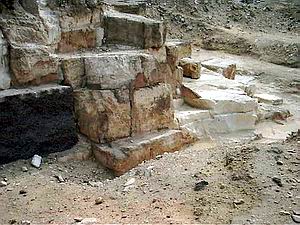

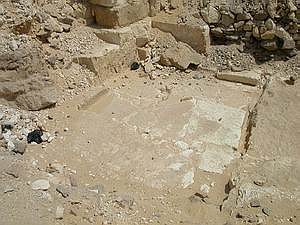

Ángulo
Suroeste de la pirámide de Dyedefra en Abu Rawash.
|

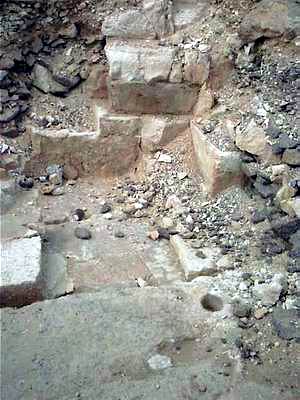

Base
del mismo ángulo mencionado en la ilustración anterior.
|
|
En
el caso de la Gran Pirámide, el lado es de unos 230 metros, lo cual, nos
beneficia a la hora de conseguir una mayor precisión, puesto que para
desviarse un sólo grado, habría que equivocarse en la alineación-orientación
en 4 metros desplazados a uno de los lados.
|
|
Aunque
el comentario generalizado sobre la orientación de la Gran Pirámide es
que es perfecta, eso no es totalmente cierto, sino que hay una desviación
de más de tres minutos, lo que significa un error de unos 30 centímetros
desplazados perpendicularmente en la línea que hubiese sido la realmente
perfectamente orientada hacia el Norte.
La
ceremonia de "Tensar la Cuerda" era un rito de fundación
de monumentos egipcios, en el que el rey realizaba medidas
simbólicamente. Lo cual nos demuestra que las cuerdas de lino eran
utilizadas en la medición y posiblemente alineación-orientación
de dichos monumentos.
Las
pruebas arqueológicas de la utilización de un sistema como el propuesto
en este artículo, las encontramos en las bases de las pirámides. En
ellas encontramos agujeros en los que se pudo encajar algunos de estos
postes que ayudarían a orientar y alinear con una alta precisión.
Bastaría conseguir cuatros postes, uno por cada esquina, que fuesen bien
orientados y unidos por cuerdas.
La
pirámide de Dyedefra, hijo y sucesor de Jufu (Keops), no es el mejor
ejemplo de orientación en la línea Norte-Sur, pero la alineación de sus
lados así como la forma en ángulo recto de sus esquinas, hacía
necesario igualmente un método similar.
|
Posición
de un agujero en la base
|
|

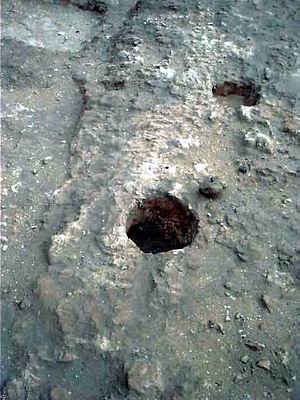

Detalle
del agujero de la base Suroeste. |

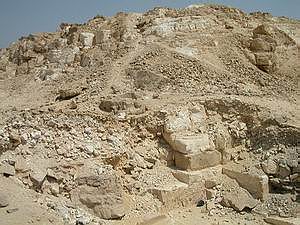

Ángulo
Noroeste de la pirámide de Dyedefra. |
|

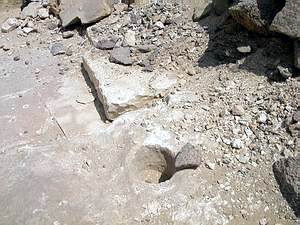

Detalle
del agujero de la base Noroeste.
|
Los
agujeros mencionados se encuentran tanto en esta pirámide como en las
grandes de Guiza (Gizeh), que son las mejor orientadas. Cuanto más largo es
el lado de una pirámide y según he comentado ya, más probabilidad se
tiene de conseguir una orientación perfecta, puesto que hay que cometer un
error demasiado grande al desviarse. La pirámide mejor orientada (la Gran
Pirámide) coincide con la de lado más largo, lo cual parece ser un
indicativo de que efectivamente el sistema propuesto funciona mejor en
grandes longitudes y pudo ser el utilizado. En
textos egipcios sobre la fundación de templos se menciona "la
sombra" y la "zancada de Ra". Y es precisamente el propio
dios-sol el encargado de la perfecta orientación de los monumentos egipcios
según esta teoría. Lo cual también confiere un sentido religioso a este
sistema.
La
presente teoría no pretende desplazar a otras en lo referente a la
orientación mediante estrellas, pero si buscamos precisión para el caso de
las grandes pirámides de Guiza, esas teorías pierden validez mientras que
la presente permite conseguir los resultados obtenidos en las citadas
pirámides.
|
Colocación
y encaje de los bloques mediante palancas.
Dibujo
de "Los Templos del Antiguo Egipto", por Richard H. Wilkinson.
|

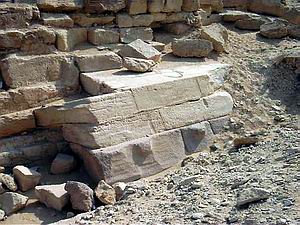

Una de las
pirámides subsidiarias de Menkaura.
|
|
Una vez orientada la
pirámide y alineados sus lados, se procedería con la construcción de la
primera hilada de piedras sobre la base nivelada. En el caso de la Gran
Pirámide, el núcleo de la misma tiene un montículo de piedra caliza que
sería rodeado de bloques colocados y encajados mediante palancas como
muestra el dibujo de la izquierda.
Se procuraba encajar
bien sólo las zonas más exteriores de cada hilada y para el
revestimiento se utilizaban rocas más nobles con unos salientes que
ayudaban en la colocación. El final del proceso implica el alisado y
pulimentado de la cubierta, pero todo esto lo trataremos con más detalle
en otro artículo.
|
|
Autor: Juan de la
Torre Suárez
Fotografías
del autor. |
|
